ENSAYOS EN LAS TUBERIAS

Los   fabricantes   de   las   tuberías   deben   garantizar   la   calidad   de   las   mismas,   antes   de   su comercialización, debiendo realizar los siguientes ensayos

  1. Ensayo de resistencia.
  2. Ensayo de absorción
  3. Ensayo hidrostático.
Para la obtención de las muestras se consideran lotes de 300 tubos como máximo y se muestra de la siguiente forma: Del 3% del lote se verifica dimensiones. El 1% se somete al ensayo de resistencia,
de sus fragmentos se realiza el ensayo de absorción y otro 1% se somete a la prueba hidrostática.

h.1)  Ensayo de resistencia

Para los tubos simples se aplica la carga a razón de 3000 Kg. por minuto, el ensayo concluye cuando
el  tubo  presente  grietas  que  atraviesen  todo  el  espesor.  La  resistencia  se  mide  dividiendo  la carga entre la longitud neta del tubo.

1.-  Método de los tres puntos

Consiste en colocar el tubo sobre  dos listones de madera, de sección cuadrada de 2.5 x 2.5 cm, fijos sobre una viga de madera de 15 x 15 cm de sección, separadas entre sí 2.5 cm por cada 30.5 cm de diámetro nominal del tubo. Este espacio se rellena de mortero de yeso – arena. El apoyo superior es
un listón de madera de 15 x 15 cm colocado a lo largo del tubo y asentado sobre una capa de mortero
de yeso arena. La carga debe ser vertical y se aplica a través de una vigueta de acero. Ver figura 6.5.

2.-  Método de colchón de arena.
Este ensayo consiste en apoyar el tubo en la parte superior e inferior, en dos camas de arena de un espesor igual a la mitad del radio del mismo, que cubra un cuarto de su circunferencia. La arena debe ser  limpia  y contener  5% por  lo  menos de  humedad,  deberá  pasar  por  la malla Nº  4, la superficie superior de la arena deberá estar nivelada y cubierta con una placa rígida de madera dura, la carga se aplicará al centro de la placa, esta puede ser una máquina de prueba o mediante pesas ubicadas sobre una  plataforma  que  descansa  sobre  la  placa  como  indica  la  figura  6.6.  la  resistencia  no  debe  ser menor a la determinada en la tabla 6.3

1  Alcantarillado sanitario y pluvial. Guido Capra

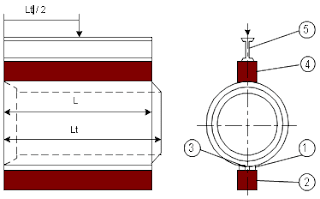

Figura 6.5.  Método de los tres puntos

1.         Listones de madera    ( 25 x 25 cm)
2.         Apoyo inferior, viga de madera (15x15 cm)
3.         Separación mínima entre listones 2.5cm
4.         Apoyo superior, viga de madera (15x15 cm)
5.         Vigueta de acero.

 Figura 6.6.  Método de apoyo en colchón de arena

1.         Arena.
2          Plástico o tela para fugas de arena
3.         Campana de tubo
4          Cuerpo del tubo.
5.         Marca de madera
Tabla 6.3 Ensayo de resistencia carga de ruptura para tubos simples
h.2)  Ensayo de absorción

Muestras de tubería de 100 gramos de peso mínimo de forma aproximadamente cuadrada se secan en una estufa a 100ª C hasta que la pérdida de peso no sea mayor de 0.1% en dos pesadas sucesivas de 2 horas  de  intervalo,  luego  se  sumerge  en  agua  calentando  hasta  la  ebullición  durante  5  horas,  la cantidad de agua absorbida no deberá ser mayor del 8% del peso original.
h.3)  Ensayo hidrostático.

Para   tubos   de   concreto   que   no   trabajan   a   presión,   el   ensayo   hidrostático   determina   la impermeabilidad contra filtraciones. El tubo se cierra en sus dos extremos con tapones de madera o metal cubiertos de hule para tener un sello hermético. A un tapón se conecta un niple de 19 mm de diámetro con roldana de hule y tuercas al cual se acopla un tubo flexible que conecta a una bomba por  la  misma  se  incorpora  agua  a  presión,  controlada  con  manómetro, la medición se aplica en la forma siguiente:

350            g/cm^2           durante 5 minutos
700           g/cm^2            durante 10 minutos
1050         g/cm^2            durante 15 minutos
El tiempo total del ensayo es de 30 minutos. Durante el mismo la tubería no debe mostrar ninguna fuga. Cualquier humedad que aparezca en la superficie como mancha sin que se formen gotas, no se considera como fuga.
