Sistema de paneles soportantes casas de madera.

En el sistema de paneles soportantes se destacan:

• Sistema  continuo
• Sistema  plataforma

1 Sistema  Continuo

Los pie derecho que conforman  los tabiques estructurales perimetrales e interiores son continuos, es decir, tienen la altura de los dos pisos (comienzan sobre la fundación y terminan en la solera de amarre superior que servirá de apoyo para la estructura de techumbre).


Figura 6 - 8: El entramado vertical conformado por pie derecho continuos. Las piezas tienen la altura de los dos pisos.

Este sistema constructivo considera fijar la estructura de plataforma del primer piso y de entrepiso directamente a los pie derecho de los tabiques estructurales.

Las vigas del primer piso se fijan al pie derecho por el costado de éste y se apoyan sobre la solera inferior del piso. Las vigas del entrepiso también se fijan a los pie derecho por el costado y se apoyan sobre una viga, la cual está encastrada y clavada a los pie derecho. Esta disposición permite conformar un marco cuyas uniones tienen cierto grado de empotramiento.

La secuencia constructiva tiene la virtud de colocar la estructura de la techumbre y su cubierta después de
colocados los pie derecho, lo que genera un recinto protegido para trabajar en casi todas las etapas del proceso constructivo y terminaciones.

En la práctica este sistema no permite ser prefabricado, además, los largos que requieren los pie derecho no están estandarizados, por lo que es un sistema que ha sido desechado en los últimos años.

2 Sistema de plataforma

Es el método más utilizado en la construcción de viviendas con estructura en madera.

Su principal ventaja es que cada piso (primero y segundo nivel) permite la construcción independiente de los tabiquessoportantes y autosoportantes, a la vez de proveer de una plataforma o superficie de trabajo sobre la cual se pueden armar y levantar.

Figura 6 -  9: Construida la plataforma de piso, se inicia la construcción de los tabiques soportantes y autosoportantes.

Paralelamente a la materialización de dicha plataforma de primer piso de hormigón o madera, se pueden prefabricar externamente los tabiques para ser erguidos a mano o mediante sistemas auxiliares mecánicos simples.


Figura 6 - 10: Una vez fabricados los tabiques sobre la plataforma, se procede a izarlos y ubicarlos en el lugar correspondiente.

La plataforma de madera se caracteriza por estar conformada por elementos horizontales independientes
de los tabiques, apoyados sobre la solera de amarre de ellos, la que además servirá como una barrera cortafuego a nivel de piso y cielo para la plataforma.

Figura 6 - 11: Entramados horizontales independientes, en este caso de piso y entre piso, donde se montan los diferentes tabiques soportantes (muros) y autosoportantes.

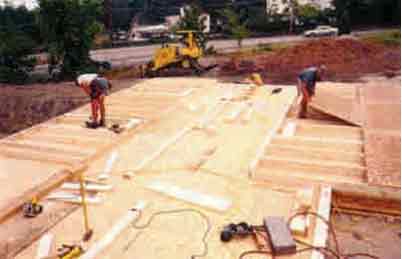

Figura 6 - 12: Elementos horizontales (vigas) apoyados sobre lassoleras de amarre de los tabiques del primer piso.  Arriostrando el entramado horizontal (plataforma de entrepiso) con tableros contrachapado estructural.

El entramado horizontal de la plataforma está dispuesto de tal manera que coincide, en general, con la modulación de los pie derecho de los tabiques, conformando una estructura interrelacionada. Por otra parte, requiere de un elemento estructural que funcione como una placa arriostrante, en reemplazo del tradicional entablado, conocido como “Sistema Americano”. En la actualidad, se cuenta con dos tipos de placas arriostrantes: el contrachapado  estructural y la placa de OSB (Oriented Strand Board), los que ayudarán en la resistencia de la plataforma y sobre los cuales se fijarán las soleras de los tabiques del piso superior, además de recibir la solución de pavimento que indique el proyecto.
